本实用新型涉及一种电机，尤其涉及一种电液推杆用电机。 背景技术：

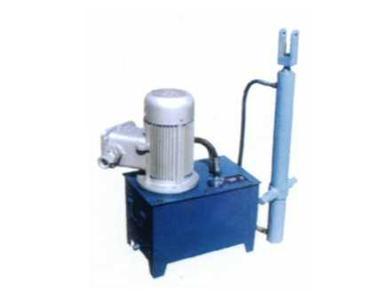

电液推杆以电动机为动力源，通过电机正（反）向旋转，使液压油通过双向油泵输 出压力油，经油路集成阀块，送至工作油缸，实现活塞杆的往复运动。常规型电液推杆的电 机和油泵采用的是联轴器连接方式。电动机通电，电机轴转动，电机轴通过键与电机联轴器 连接，带动电机联轴器转动，电机联轴器通过弹性梅花橡胶圈带动泵联轴器转动，泵联轴器 通过键作用，带动油泵轴转动，进而带动油泵工作。电液推杆结构复杂，体积大、生产制造成 本高。

发明内容：

本实用新型的目的是为了克服已有技术的缺点，提供一种简单实用、体积小、结构 紧凑、生产制造成本低的电液推杆用电机。

本实用新型电液推杆用电机技术方案是：

电液推杆用电机，包括转子、定子、转子轴、轴承和端盖，所述的转子设置在转子轴 上，所述的转子轴的一端与液压推杆的油泵轴相连接，所述的转子轴与液压推杆的油泵轴 相连接的端面设置有凹孔，所述的凹孔配有键槽。

所述的键槽为平键槽。

本实用新型电液推杆用电机，电机的转子轴与与液压推杆的油泵轴直接连接，在 转子轴中开孔配键槽，油泵轴插入转子轴孔中，通过平键互相连接，当电机通电，转子轴转 动，转子轴通过与油泵轴的平键连接，直接带动油泵轴转动，进而带动油泵工作。

本实用新型的优点是：在转子轴中开孔配键槽，省去了电机联轴器，泵联轴器，电 机座，弹性梅花橡胶圈等部件，结构更加紧凑，缩小了电液推杆的体积，使运输安装更加方 便，同时降低了生产制造成本。

附图说明

图1是本实用新型电液推杆用电机实施例的结构示意图。

 图中序号：1、转子，2、定子，3、转子轴，4、轴承，5、端盖，6、凹孔，7、键槽。

具体实施方式

 实施例1:

一种电液推杆用电机，包括转子1、定子2、转子轴3、轴承4和端盖5，所述的转子 1设置在转子轴3上，所述的转子轴3的一端与液压推杆的油泵轴相连接，所述的转子轴3 与液压推杆的油泵轴相连接的端面设置有凹孔6，所述的凹孔6配有键槽7。

 一种电液推杆用电机，包括转子1、定子2、转子轴3、轴承4、端盖5和风叶，所述的 转子1设置在转子轴3上，所述的转子轴3的一端与液压推杆的油泵轴相连接，所述的转子 轴3与液压推杆的油泵轴相连接的端面设置有凹孔6，所述的凹孔6配有键槽7，所述的键 槽7为平键槽。

当然，在本实用新型的发明构思下，本实用新型有多种实施形式，这对本领域技术 人员而言，阅读本说明书后毋需付出创造性劳动即可再现，都在本实用新型的保护范围之 内。
