本发明涉及一种气管插管雾化装置，具体是一种用于矿山电机的扩容防护罩，属 于矿山设备应用技术领域。

背景技术

电机是指依据电磁感应定律实现电能转换或传递的一种电磁装置，它的主要作用 是利用机械能转化为电能，产生驱动转矩，作为用电器或各种机械的动力源。

对于矿山所用的电机防护罩多数为固定结构的，不便于根据空间需要调节防护罩 的防护面积大小，存在防护效果的局限性，高度运行工作的电机会产生较多的热量，尤其电 机被埋在碎矿石堆内，热量很难散发出去，从易导致电机烧坏。因此，针对上述问题提出一 种用于矿山电机的扩容防护罩。

发明内容

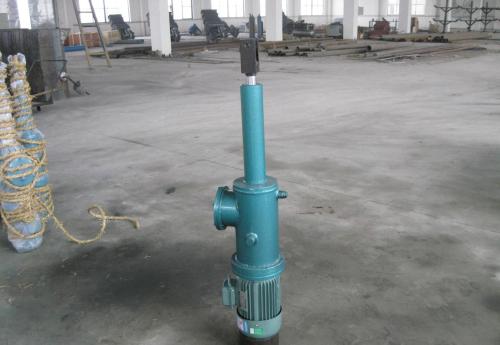

本发明的目的就在于为了解决上述问题而提供一种用于矿山电机的扩容防护罩。 [0005]本发明通过以下技术方案来实现上述目的，一种用于矿山电机的扩容防护罩，包 括电机安装座以及第二圆弧板，所述电机安装座的固定孔内安装有驱动电机，且电机安装 座两侧表面中间位置均安装有第一电液推杆，所述电机安装座顶部表面中间位置安装有第 二电液推杆，且电机安装座一侧表面开设有通孔，所述电机安装座两侧表面均安装有固定 盖，且位于电机安装座一侧的固定盖表面中间位置安装有散热管，所述散热管内安装有微 型吸风机，且散热管一端与固定盖内部连通，所述第二圆弧板底部表面中间位置安装在第 二电液推杆的推杆顶部，且第二圆弧板顶部表面横向对称开设有圆弧孔，所述第二圆弧板 顶部表面两侧设置有两个第一圆弧板，且两个所述第一圆弧板分别位于电机安装座两侧， 两个所述第一圆弧板内侧表面中间位置均安装有条形滑框，且两个所述第一圆弧板均通过 条形滑框分别与安装在电机安装座两侧的第一电液推杆滑动连接。

优选的，所述第一圆弧板内壁顶部两侧对称安装有两个固定螺栓，且两个所述固 定螺栓分别对应穿过第二圆弧板顶部的两个圆弧孔。

优选的，所述第一圆弧板通过固定螺栓与第二圆弧板滑动连接。

优选的，所述电机安装座固定安装在底座板上，且底座板顶部表面两侧分别垂直 安装有方形框板，两个所述方形框板之间设置有电机安装座。

优选的，所述第一圆弧板两侧表面底部均安装有圆柱杆，且圆柱杆位于方形框板 内。

优选的，所述条形滑框内壁两侧开设有条形孔，且两个条形孔内设置有同一个圆 杆，所述圆杆环形面中间位置安装在第一电液推杆的推杆顶部。

本发明的有益效果是： 1.该种用于矿山电机的扩容防护罩结构合理，改变传统驱动电机简单的防护结构，便 于根据空间需要对驱动电机的防护罩大小进行调节，有利于对驱动电机进行有效地保护， 通过两个第一电液推杆分别推动对应位置上的两个第一圆弧板同时倾斜向上移动，通过第 一圆弧板与第二圆弧板滑动连接以及在第一电液推杆对对应位置上的第一圆弧板的推力 作用下，使得两个第一圆弧板以及第二圆弧板向外侧扩展，从而达到对驱动电机的防护罩 进行扩大的效果。

2.该种用于矿山电机的扩容防护罩结构合理，有利于在碎矿石堆内的驱动电机正 常散热，便于外接导管，保证驱动电机散热的顺畅性以及运行的正常性，通过启动微型吸风 机将热量进散热管一端外接在较长导管将热量排散出去，从而保证驱动电机的正常运行。

附图说明

 图1为本发明整体结构示意图； 图2为本发明整体结构的侧视图。

 图中：1、方形框板，2、底座板，3、电机安装座，4、驱动电机，5、条形滑框，6、圆柱杆， 7、第一圆弧板，S、圆杆，9、第一电液推杆，10、通孔，11、第二圆弧板，12、固定螺栓，13、第二 电液推杆，14、微型吸风机，15、散热管，16、固定盖，17、圆弧孔。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完 整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于 本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他 实施例，都属于本发明保护的范围。

请参阅图1-2所示，一种用于矿山电机的扩容防护罩，包括电机安装座3以及第二 圆弧板11，所述电机安装座3的固定孔内安装有驱动电机4,且电机安装座3两侧表面中间位 置均安装有第一电液推杆9，所述电机安装座3顶部表面中间位置安装有第二电液推杆13， 且电机安装座3—侧表面开设有通孔10,所述电机安装座3两侧表面均安装有固定盖16,且 位于电机安装座3—侧的固定盖I6表面中间位置安装有散热管15,所述散热管15内安装有 微型吸风机14,且散热管15—端与固定盖16内部连通，通过启动微型吸风机14将热量进散 热管15—端外接在较长导管将热量排散出去，从而保证驱动电机4的正常运行，所述第二圆 弧板11底部表面中间位置安装在第二电液推杆13的推杆顶部，且第二圆弧板11顶部表面横 向对称开设有圆弧孔17,所述第二圆弧板11顶部表面两侧设置有两个第一圆弧板7,且两个 所述第一圆弧板7分别位于电机安装座3两侧，通过第一圆弧板7与第二圆弧板11滑动连接 以及在第一电液推杆9对对应位置上的第一圆弧板7的推力作用下，使得两个第一圆弧板7 以及第二圆弧板11向外侧扩展，从而达到对驱动电机4的防护罩进行扩大的效果，两个所述 第一圆弧板7内侧表面中间位置均安装有条形滑框5，且两个所述第一圆弧板7均通过条形 滑框5分别与安装在电机安装座3两侧的第一电液推杆9滑动连接。

作为本发明的一种技术优化方案，所述第一圆弧板7内壁顶部两侧对称安装有两 个固定螺栓12,且两个所述固定螺栓12分别对应穿过第二圆弧板11顶部的两个圆弧孔17， 通过第一圆弧板7内壁顶部两侧对称安装的两个固定螺栓12,有利于第一圆弧板7在第二圆 弧板11上滑动。

 作为本发明的一种技术优化方案，所述第一圆弧板7通过固定螺栓12与第二圆弧 板11滑动连接，便于位于第二圆弧板11上的两个第一圆弧板7向两侧滑动。

作为本发明的一种技术优化方案，所述电机安装座3固定安装在底座板2上，且底 座板2顶部表面两侧分别垂直安装有方形框板1，两个所述方形框板1之间设置有电机安装 座3,通过方形框板1的边框，有利于限制圆柱杆6向上移动的距离。

作为本发明的一种技术优化方案，所述第一圆弧板7两侧表面底部均安装有圆柱 杆6,且圆柱杆6位于方形框板1内，通过圆柱杆6位于方形框板1内，便于对圆柱杆6的移动进 行限定。

作为本发明的一种技术优化方案，所述条形滑框5内壁两侧开设有条形孔，且两个 条形孔内设置有同一个圆杆8,所述圆杆8环形面中间位置安装在第一电液推杆9的推杆顶 部，便于第一电液推杆9与条形滑框5的滑动连接。

本发明在使用时，当操作人员需要扩大驱动电机4的防护外罩时，操作人员同时启 动第一电液推杆9以及第二电液推杆13,第二电液推杆13推动第二圆弧板11上移动，同时两 个第一电液推杆9分别推动对应位置上的两个第一圆弧板7同时倾斜向上移动，由于第一圆 弧板7与第二圆弧板11滑动连接以及在第一电液推杆9对对应位置上的第一圆弧板7的推力 作用下，使得两个第一圆弧板7以及第二圆弧板11向外侧扩展，待扩展到一定的空间大小 时，停止启动第一电液推杆9以及第二电液推杆13,从而达到对驱动电机4的防护罩进行扩 大的效果，通过扩大防护罩的面积大小，提高了驱动电机4的保护性，有利于驱动电机4与碎 矿石进行有效地分隔，在驱动电机4运行时会产生较多的热量，由于电机安装座3上开设有 多个通孔10,使得热量传递到通孔10内，此时启动微型吸风机14将热量进散热管15,由于矿 山用的驱动电机4存在被埋在碎矿石内，此时操作人员据需要外接的较长导管将热量排散 出去，从而保证驱动电机4的正常运行。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在 不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论 从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权 利要求而不是上述说明限定，因此旨在将落在权利要求的得同要件的含义和范围内的所有 变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。 t〇〇24]此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包 含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当 将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员 可以理解的其他实施方式。
