本实用新型涉及煤矿机械领域，具体涉及一种带防冻夹套的电液动腭式闸门。 背景技术

从地下开采出的煤炭含有较高的水分，在生产过程中的洗选工艺也会给煤炭带来 水分，变成水分煤或水洗煤。严寒的冬季，露天堆积在料仓或溜槽中的含水量超标的煤炭会 与料仓冻结在一起，使得卸料和操作变的困难。冻仓严重时，振动和敲击的方法也无济于 事，给企业带来经济损失和安全隐患。目前煤炭，冶金，矿山生产企业使用的电液动腭式闸 门在冬季使用中遇到冻仓的情况下，不具备防冻和解冻的功能。

发明内容

本实用新型的目的是为了克服现有技术的不足，提供一种带防冻夹套的电液动腭 式闸门。

本实用新型采用的技术方案是：一种带防冻夹套的电液动腭式闸门，包括机架、 推杆支座、电液推杆、外壳体、左扇形闸门、共轭齿轮、蒸汽进口、冷凝水出口、右扇形闸门和 法兰，所述推杆支座安装在机架上，所述电液推杆的一端与推杆支座连接，另一端与左扇形 闸门连接，左扇形闸门与右扇形闸门通过共轭齿轮啮合，左扇形闸门与右扇形闸门安装在 腭式间门的壳体内，壳体与法兰连接，法兰与上方的精煤塔连接，壳体由内壳体与外壳体组 成，内壳体与外壳体之间通过隔板焊接，形成封闭的夹套结构，左扇形闸门与右扇形闸门之 间设有蒸汽进口和冷凝水出口。

作为优选，所述法兰为方形法兰，并通过螺栓与上方的精煤塔连接。

本实用新型是将电液动腭式闸门的单层壳体改进成内外层壳体的夹套结构。冬季 使用时，在夹套中通入低压蒸汽，可控制和保持煤塔的温度来进行防冻。一旦发生冻仓的情 况，可以开大蒸汽阀门开度升温，进行解冻。冷凝水通过低点疏水器排出。本实用新型出厂 检验时夹套需做气密性试验。当按下开启按钮后，电液推杆缩回，带动左右扇形闸门开启。 正常卸煤时，上方煤塔的煤炭通过内壳体流转至下方的输送带。

有益效果：本实用新型增加了夹套的防冻和解冻的功能，故适用于全季节使用，是 煤炭，冶金，矿山等企业冬季安全生产的方便实用的电液动防冻夹套腭式闸门。

附图说明

图1为本实用新型的结构示意图；

图2为图1的右视图；

图3为本实用新型闸门开启状态下示意图。

具体实施方式

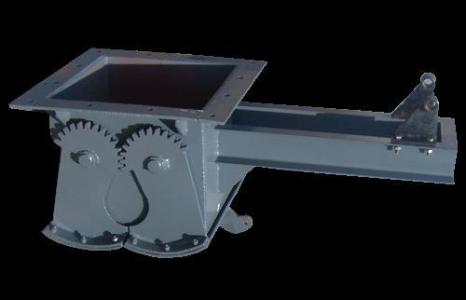

下面结合附图和具体实施方式对本实用新型作进一步说明：[0012] 如图1、2、3所示：一种带防冻夹套的电液动腭式闸门，包括机架1、推杆支座2、电 液推杆3、外壳体4、左扇形闸门5、共轭齿轮6、蒸汽进口 7、冷凝水出口 8、右扇形闸门9和 法兰10，所述推杆支座2安装在机架1上，所述电液推杆3的一端与推杆支座2连接，另一 端与左扇形闸门5连接，左扇形闸门5与右扇形闸门9通过共轭齿轮6啮合，左扇形闸门5 与右扇形闸门9安装在腭式闸门的壳体内，壳体与法兰10连接，法兰10与上方的精煤塔连 接，壳体由内壳体11与外壳体4组成，内壳体11与外壳体4之间通过隔板焊接，形成封闭 的夹套结构，左扇形闸门5与右扇形闸门9之间设有蒸汽进口 7和冷凝水出口 8。

所述法兰10为方形法兰，并通过螺栓与上方的精煤塔连接。

本实用新型是系列产品，由几个不同的内径和方形法兰中心距以及推杆规格的电 液动防冻夹套腭式闸门组成。防冻夹套腭式闸门的内径尺寸为840X840mm，方形法兰中心 距为1000mm，钻有Φ 22mm的通孔18个。电机采用1. 5Kw，380V50Hz的交流电动机。液压缸 的推力为2000kgf，速度50mm/s，活塞杆的直径是Φ 35mm，行程400mm。控制方式为现场手 动控制加控制室集中控制两种。防冻夹套腭式闸门的开启和关闭两个极限位置采用了两只 行程开关来控制。
