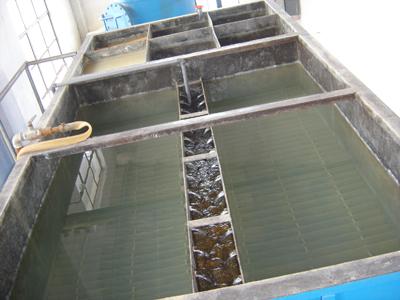

本实用新型涉及一种水处理设备，尤其涉及一种电液动往复式斜板沉降水处理装置。

背景技术

目前，在斜板沉降水处理时，由于斜板组通过弹簧固定在箱体内，对于维护或清洗都不方便。

实用新型内容 [0003] 发明目的：针对现有技术中存在的不足，本实用新型的目的是提供一种电液动往复式斜板沉降水处理装置，使其具有方便维护，易于清洗斜，并可拆卸等优点。

技术方案：为了实现上述发明目的，本实用新型采用的技术方案为：

一种电液动往复式斜板沉降水处理装置，包括基架、上箱体、锥斗、斜板组和斜板组支架，还包括电液推杆，所述的电液推杆的伸缩端与斜板组相连。

所述的电液推杆铰接在支座上，所述的支座固定在上箱体上。

一种电液动往复式斜板沉降水处理装置的远程控制系统，包括PLC和时间定时器，根据污水处理量以及斜板沉积物堆积量来设置定时动作，并通PLC以及时间定时器实现对所述的电液推杆远程控制。

 有益效果：本实用新型的电液动往复式斜板沉降水处理装置，结构简单，设计巧妙，通过电液推杆可调定时运动来实现斜板组模块在污水中冲浪式运动，产生旋流，使斜板组模块上的沉积物迅速脱落，从而起到斜板组模块对污水进行逐步分级，是一种方便维护、易于清洗、可拆卸，并可以实现远程控制的新型电液动水处理装置，具有很好的实用性。

附图说明

图I是电液动往复式斜板沉降水处理装置的结构示意图；

图2是电液动往复式斜板沉降水处理装置的俯视图。

具体实施方式

下面结合附图对本实用新型做进一步的解释。

如图I和图2所示，电液动往复式斜板沉降水处理装置主要由基架I、上箱体2、锥斗3、斜板组4和斜板组支架5等部件组成，基架I与地面固定，上箱体2固定在基架I上，锥斗3设在上箱体2的下端并与上箱体2相通，在上箱体2内设斜板组4，斜板组4通过斜板组支架5固定在上箱体2内，在斜板组4与上箱体2之间设有弹簧，可以设在斜板组4的上端或下端。在上箱体2上设有支座，在支座上铰接电液推杆6，电液推杆6的伸缩端与斜板组4相连，通过电液推杆往复式运动，实现斜板组4在污水中冲浪式运动，产生旋流，使斜板组4上的沉积物迅速脱落，从而起到斜板组模块对污水进行逐步分级。[0013] 一种电液动往复式斜板沉降水处理装置的远程控制系统，包括PLC和时间定时器，根据污水处理量以及斜板沉积物堆积量来设置定时动作，并通PLC以及时间定时器实现对所述的电液推杆远程控制。

本实用新型的电液推杆6可根据污水处理量以及斜板沉积物堆积量来设置定时动作，通PLC以及时间定时器实现远程控制，达到斜板组的推进或缩回，使斜板组与污水形成冲击、退位产生旋流，迫使斜板上沉积物脱落，起到清洗斜板作用，实现污水分级处理功 能，是一种方便维护、易于清洗、可拆卸、并可远程控制的新型污水处理设备。
